Giới thiệu về PLC fx3u rs485 modbus và các ưu điểm của nó
Fx3u rs485 modbus là một module giao tiếp RS485 đặc biệt cho PLC FX3U của Mitsubishi Electric, cho phép truyền dữ liệu với tốc độ cao và khoảng cách xa giữa các thiết bị. Module này hỗ trợ giao thức Modbus RTU/ASCII, một giao thức phổ biến trong lĩnh vực điều khiển tự động.
Các ưu điểm của PLC fx3u rs485 modbus
– Dễ dàng lắp đặt và sử dụng, chỉ cần gắn module vào PLC FX3U và cấu hình thông số giao tiếp.
– Cho phép kết nối tối đa 32 thiết bị slave bởi một master, tạo thành một mạng truyền dữ liệu đa chiều.
– Có thể mở rộng khoảng cách truyền dữ liệu lên tới 50 m bằng cách sử dụng module FX3U-485-BD.
– Tuân thủ các tiêu chuẩn an toàn và bảo vệ môi trường của CE, UL/cUL, EAC, UKCA và các cơ quan hàng hải.
Fx3u rs485 modbus là một giải pháp hiệu quả và linh hoạt cho các ứng dụng điều khiển tự động cần truyền dữ liệu nhanh và xa giữa các thiết bị.
Cách kết nối và cấu hình PLC fx3u rs485 modbus
Fx3u rs485 modbus là một giao thức truyền thông nổi tiếng và phổ biến trong lĩnh vực điều khiển tự động. Đây là một giao thức đơn giản, linh hoạt và dễ sử dụng, cho phép kết nối nhiều thiết bị khác nhau trên cùng một đường truyền. Fx3u rs485 modbus có thể sử dụng hai loại cáp: cáp xoắn đôi hoặc cáp đồng trục.
Để kết nối và cấu hình fx3u rs485 modbus, bạn cần làm các bước sau:
– Bước 1: Chuẩn bị các thiết bị cần thiết, bao gồm: PLC fx3u, module fx3u rs485 modbus, cáp kết nối PLC và module, cáp kết nối module và thiết bị slave, laptop có phần mềm GX Works2.
– Bước 2: Kết nối PLC fx3u với module fx3u rs485 modbus bằng cáp kết nối PLC và module. Kết nối module fx3u rs485 modbus với thiết bị slave bằng cáp kết nối module và thiết bị slave. Kết nối laptop với PLC fx3u bằng cáp USB hoặc RS232.
– Bước 3: Mở phần mềm GX Works2 trên laptop và tạo một project mới cho PLC fx3u. Chọn loại PLC là FX3U và loại module là fx3u rs485 modbus. Nhập các thông số cần thiết cho giao thức modbus, bao gồm: đa chiều (master/slave), tốc độ baudrate, số bit dữ liệu, số bit dừng, kiểu parity, địa chỉ của thiết bị slave.
– Bước 4: Viết chương trình điều khiển cho PLC fx3u bằng ngôn ngữ ladder hoặc ST. Sử dụng các lệnh modbus được hỗ trợ bởi module fx3u rs485 modbus, bao gồm: lệnh ghi (write), lệnh đọc (read), lệnh xác nhận (acknowledge), lệnh báo lồi.
Cách lập trình và thao tác với PLC fx3u rs485 modbus
Fx3u rs485 modbus là một giao thức truyền thông nổi tiếng và phổ biến trong lĩnh vực điều khiển tự động. Nó cho phép các thiết bị khác nhau như PLC, biến tần, cảm biến, màn hình HMI và các thiết bị đo lường giao tiếp với nhau qua một đường dây bus chung.
Để lập trình và thao tác với fx3u rs485 modbus, bạn cần có những bước sau:
– Chuẩn bị các thiết bị cần thiết, bao gồm PLC fx3u rs485 modbus, module fx3u rs485 modbus, cáp kết nối rs485, laptop có phần mềm GX Works2 và các thiết bị khác tùy theo nhu cầu của bạn.
– Cấu hình các thiết lập truyền thông cho PLC và module fx3u rs485 modbus, bao gồm tốc độ baud rate, số bit dữ liệu, số bit dừng, kiểu parity và địa chỉ modbus của mỗi thiết bị. Bạn có thể sử dụng phần mềm GX Works2 để thực hiện việc này.
– Kết nối các thiết bị với nhau qua cáp rs485 theo nguyên tắc hai đầu cuối của bus phải có điện trở kết thúc 120 ohm. Bạn có thể tham khảo sơ đồ kết nối trong tài liệu hướng dẫn của module fx3u rs485 modbus.
– Lập trình logic điều khiển cho PLC bằng ngôn ngữ ladder hoặc ST. Bạn có thể sử dụng các lệnh modbus cơ bản như 03 (đọc nhiều thanh ghi), 06 (ghi một thanh ghi), 16 (ghi nhiều thanh ghi) để giao tiếp với các thiết bị khác qua module fx3u rs485 modbus. Bạn có thể tham khảo ví dụ lâp trình trong tài liêu hướng dẫn cuả module fx3u rs485 modbus.
– Kiểm tra và chạy chương trình đã lập trình.
Cách sử dụng phần mềm giám sát hoặc điều khiển qua PC fx3u rs485 modbus
Phần mềm giám sát fx3u rs485 modbus là một ứng dụng cho phép bạn kết nối và quản lý các bộ điều khiển lập trình lọgic (PLC) của Mitsubishi qua cổng RS485 hoặc qua PC. Phần mềm này có thể giúp bạn thực hiện các chức năng như:
– Đọc và ghi dữ liệu từ PLC
– Thiết lập và thay đổi các thông số của PLC
– Lập trình và sao chép chương trình cho PLC
– Giám sát và phân tích trạng thái của PLC
– Lưu trữ và xuất dữ liệu của PLC
Để sử dụng phần mềm này, bạn cần có:
– Một máy tính cá nhân (PC) chạy hệ điều hành Windows 7 trở lên
– Một cáp RS485 hoặc một cáp USB để kết nối với PLC
– Một PLC fx3u của Mitsubishi có hỗ trợ giao thức modbus
– Phần mềm giám sát fx3u rs485 modbus được cài đặt trên PC
Để bắt đầu sử dụng phần mềm, bạn cần làm theo các bước sau:
1. Kết nối cáp RS485 hoặc USB với cổng tương ứng của PLC và PC.
2. Mở phần mềm giám sát fx3u rs485 modbus trên PC.
3. Chọn công COM tương ứng với cáp kết nối và nhấp vào nút Connect để kết nối với PLC.
4. Sau khi kết nối thành công, bạn có thể chọn các chức năng muốn sử dụng trên giao diện của phần mềm.
Phần mềm giám sát fx3u rs485 modbus là một công cụ hữu ích để quản lý và điều khiển PLC của Mitsubishi một cách dễ dàng và hiệu quả.
Kết luận và đánh giá
Nếu bạn đang tìm kiếm một giải pháp điều khiển lập trình linh hoạt, hiệu quả và tiết kiệm chi phí, bạn có thể quan tâm đến bộ điều khiển lập trình PLC Modbus RS485 . Đây là một sản phẩm của hãng Mitsubishi, một trong những nhà sản xuất PLC hàng đầu thế giới.

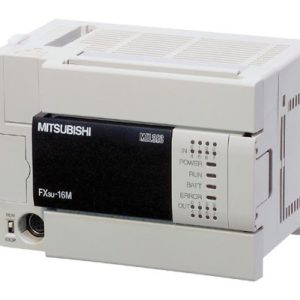

PLC fx3u rs485 modbus là một bộ điều khiển lập trình có khả năng kết nối với các thiết bị ngoại vi qua cổng RS485, sử dụng giao thức Modbus RTU. Modbus RTU là một giao thức truyền thông phổ biến, dễ sử dụng và tương thích với nhiều thiết bị khác nhau, như biến tần, cảm biến, công tắc, HMI, PC…
Với PLC fx3u rs485 modbus, bạn có thể lập trình các chương trình điều khiển phức tạp, với số đầu vào là 14, số đầu ra là 10, 6 kênh đầu vào analog và 2 kênh đầu ra analog. Bạn cũng có thể sử dụng các chức năng cao cấp như đọc encoder, đầu ra xung cao tốc, đếm cao tốc… Bạn có thể lập trình PLC bằng phần mềm GX Developer hoặc GX Works2 của Mitsubishi, với ngôn ngữ lập trình Ladder hoặc ST.
Ngoài ra, bạn cũng có thể điều khiển PLC qua PC, bằng cách sử dụng cáp USB to RS232 để kết nối giữa PLC và PC. Bạn có thể sử dụng các phần mềm như MX Component hoặc MX Sheet để giao tiếp với PLC qua PC, và thực hiện các chức năng như giám sát, điều khiển, thu thập dữ liệu…
Hy vọng bài viết này sẽ mang lại cho bạn những thông tin hữu ích và giúp bạn lựa chọn được sản phẩm phù hợp với nhu cầu của bạn. Tự Động Nhất Thắng báo giá tốt nhất thị trường các sản phẩm PLC fx3u rs485 modbus. Xin vui lòng liên hệ 0937 165 675 .
