PLC Allen-Bradley 1769-IR6

 1.: PLC Allen-Bradley 1769-IR6

• Compact analog Thermocouple and RTD modules 1769-IR6

• Có 6 ngõ vào RTD

• Dải ngõ vào: 0…150 Ω, 0…500 Ω, 0…1000 Ω, 0…3000 Ω

• Sensors supported : 100, 200, 500, 1000 Ω Platinum 385, 100, 200, 500, 1000 Ω Platinum 3916, 120 Ω Nickel 672, 120 Ω Nickel 618, 10 Ω Nickel-iron 518

• Độ phân giải: tùy thuộc vào cấu hình ngõ vào và bộ lọc

• Trở kháng ngõ vào: > 10 MΩ

• Power supply module: 1769-PA2, 1769-PB2, 1769-PA4, 1769-PB4

• Kích thước (HxWxD):118 x 35 x 87 mm (4.65 x 1.38 x 3.43 in.)

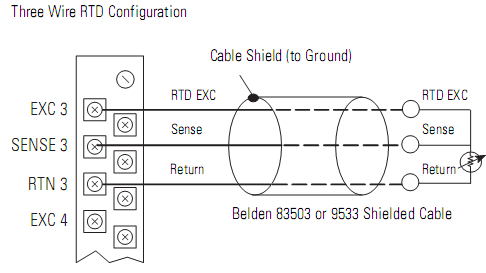

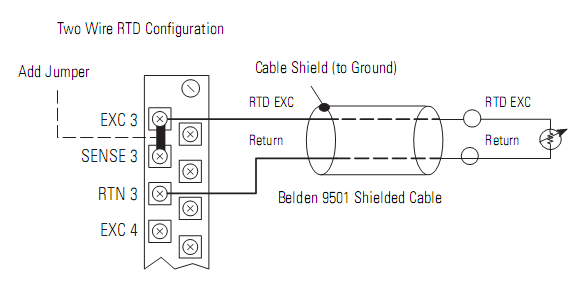

2.Sơ đồ nối dây:
