PLC Omron CP1L-M60DT1-D

1. : PLC Omron CP1L-M60DT1-D

– Bộ điều khiển lập trình Omron cao cấp CP1L-M60DT1-D

– CPU với 60 đầu I/O: 36 DC inputs, 24 transistor (sourcing) outputs

– Bộ đếm cao tốc: 100kHz pha đơn cho 4 trục và 50kHz pha lệch nhau để điều khiển 2 trục

– Có 6 đầu ngắt vào, 2 đầu ra 100kHz để điều khiển trục

– Cho phép mở rộng thêm tối đa: 3 module

– Nguồn điện: 24 VDC

– Ngôn ngữ lập trình: Khối chức năng Ladder Logic, Structure Text, Function Block and IL

– Dung lượng chương trình: 32 kWords

– Thời gian thực hiện lệnh: 0,55 µs (lệnh cơ bản), 4.1 µs (lệnh đặc biệt)

– Cổng truyền thông USB và 2 cổng nối tiếp có thể lựa chọn bo mở rộng RS-232 hoặc RS-422/485

– Hỗ trợ các chuẩn truyền thông: DeviceNet, CompoBus/S, Profibus-DP, Ethernet, Serial Gateway

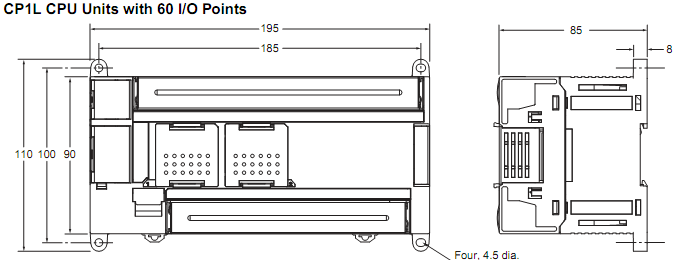

2. Kích thước

3. Nối dây

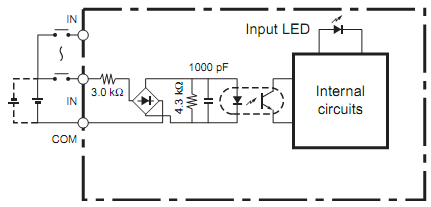

• Sơ đồ nối dây ngõ vào:

  + High-speed counter input: CIO 0.00, CIO 0.01, CIO 0.02, CIO 0.03

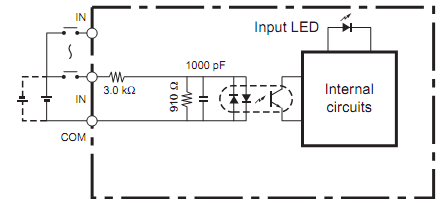

+ Interrupt inputs and quick-response inputs

+ Normal inputs
